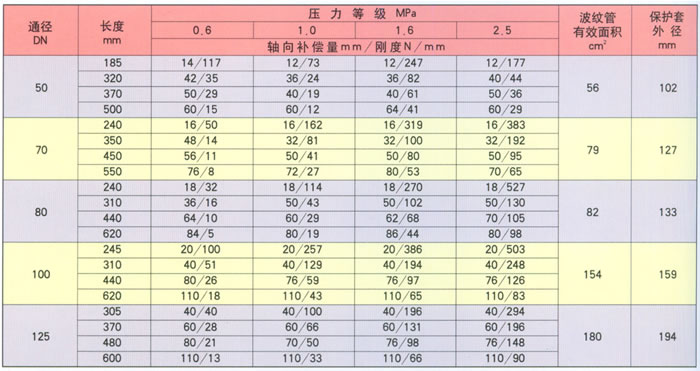

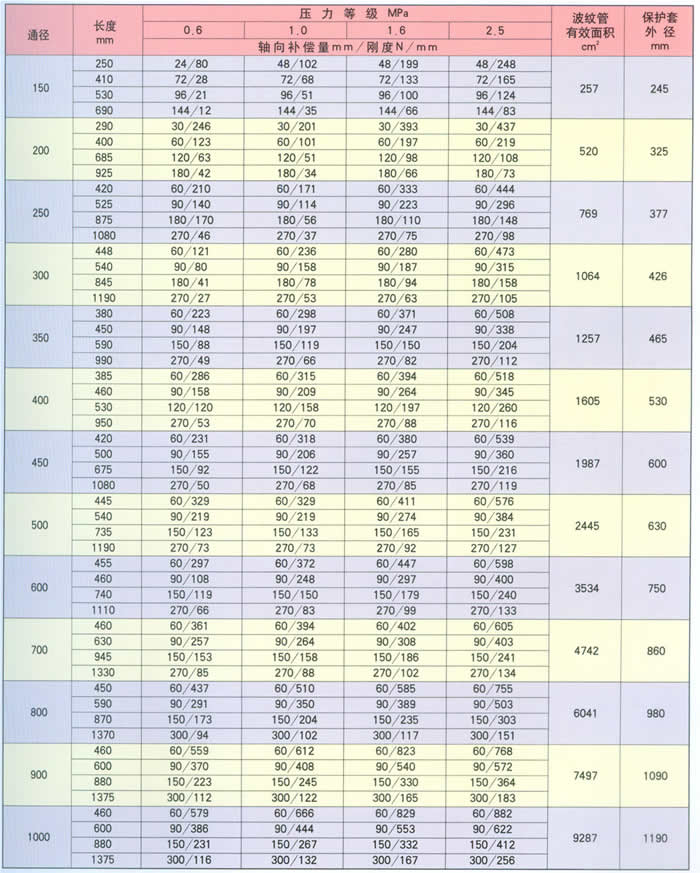

產品代號標記示例： (JYTD400-1.6/200-F)
表示公稱通徑Φ400mm，工作壓力為1.6MPa，補償量為200mm，碳鋼法蘭連接的無約束型膨脹節。如需要接管連接請標注J，若需法蘭或接管為不銹鋼材質則在F或J后加B。
使用說明：

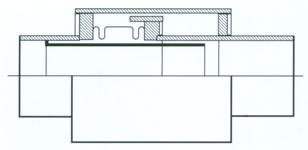

“無約束”是因以往的軸向型膨脹節對使用有較多約束條件得名的。它完全消除了以往軸向型膨脹節對導向支架間距的L1≤4D，L≤4D和L3的要求。我公司生產的無約束型膨脹節己實現了管架間距“無約束”的目標。無約束膨脹節不僅具有柱狀穩定性，還具有自導向能力。所以它完全消除4D、14D、L3的約束，克服安裝誤差，體積小，安全可靠的特點，可以消除以往軸向型膨脹節易發生的扭彎和失穩等常見病，并對管道保溫也帶來了很大的方便。
無約束型膨脹節在固定支架間距的確定和固定支座推力計算和普通的軸向型膨脹節完全相同。為了使工程穩定可靠，無約束型膨脹節除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。
無約束型膨脹節可應用于管道的架空、地溝嘉設，也可應用于有補償?shù)闹甭穹笤O(shè)，此時膨脹節處應設檢查井或暗室。
|
